Konsep dan Cara Kerja HIDROLIK

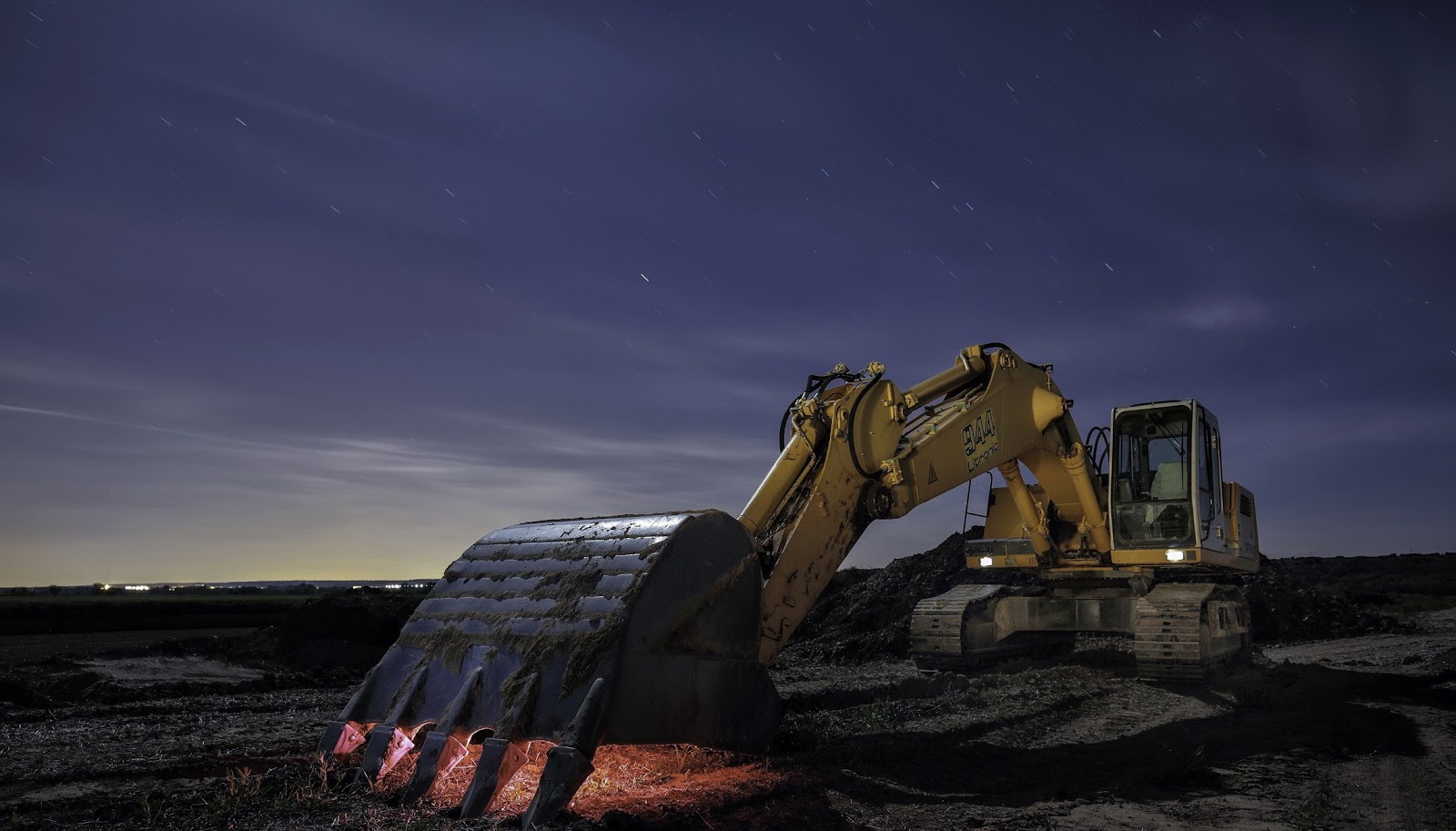

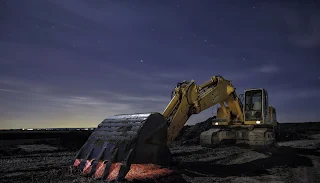

Hidrolik/narasiinspirasi.com

Hidrolik adalah suatu sistem yang memanfaatkan tekanan fluida sebagai power (sumber tenaga) pada sebuah mekanisme. Pada sistem hidrolik, tekanan fluida merupakan tenaga penggerak sistem.

Pada kebanyakan aplikasi, sistem hidrolik banyak digunakan seperti memindahkan beban yang berat, sebagai alat penekan dan pengangkat. Dalam industri banyak ditemui penggunaan sistem hidrolik pada alat-alat berat, seperti truk pengangkat (dump truck), mesin moulding, mesin press, forklift, crane, dan lain-lain.

Pada saat ini penggunaan sistem hidrolik sudah dilengkapi dengan berbagai peralatan kontrol yang menunjang pengendalian dan ketepatan (presisi) dalam penggunaannya. Hidrolik adalah suatu sistem yang memanfaatkan tekanan fluida sebagai power (sumber tenaga) pada sebuah mekanisme. Karena itu, pada sistem hidrolik dibutuhkan power unit untuk membuat fluida bertekanan. Kemudian fluida tersebut dialirkan sesuai dengan kebutuhan atau mekanisme yang diinginkan.

Perbedaan antara sistem hidrolik dan pneumatik adalah sebagai berikut:

1. Pada fluida kerja, sistem hidrolik menggunakan fluida cair bertekanan sedangkan pada pneumatik menggunakan fluida gas bertekanan
2. Sistem pneumatik umumnya menggunakan tekanan 4 – 7 kgf/cm² dan menghasilkan output yang lebih kecil daripada sirkuit hidrolik, sehingga cocok untuk pekerjaan ringan
3. Sifat compressibility (mampu tekan) dari sirkuit hidrolik lebih besar daripada sirkuit pneumatik
4. Udara bertekanan memiliki resistansi (tahanan) kecil terhadap aliran dan dapat dijalankan dengan lebih tepat daripada tenaga hidrolik
5. Sistem hidrolik sensitif terhadap kebocoran minyak, api dan kontaminasi. Sedangkan udara bertekanan tidak mempunyai masalah seperti itu jika sirkuitnya dirancang dengan baik
6. Udara bertekanan dihasilkan oleh kompresor yang umumnya dimiliki oleh pabrik, tetapi sistem hidrolik membutuhkan pompa
7. Batas temperatur yang mampu diterima oleh peralatan hidrolik 60 – 70C, sedangkan untuk pneumatik dapat dijalankan hingga 180C

Kelebihan dari sistem hidrolik adalah:

• Memiliki tekanan kerja yang relatif lebih besar daripada sistem pneumatik, sehingga cocok untuk pekerjaan-pekerjaan berat

Kekurangan dari sistem hidrolik adalah:

• Fluida dari sirkuit yang tercemar oleh kotoran akan menyebabkan peralatan hidrolik menjadi lemah dan cepat rusak
• Konstruksinya yang rumit dengan biaya yang mahal, serta kesulitan dalam pemeliharaan dan operasi
• Fluida kerja tidak dapat bertahan pada temperatur operasi yang lebih tinggi

Contoh-contoh penggunaan sistem hidrolik:

1. Dongkrak hidrolik
2. Hydrostatic transmission, untuk menggerakkan peralatan konstruksi, kendaraan berat, mesin pertanian dan mentransmisikan tenaga ke aktuator tipe rotasi

Komponen yang digunakan pada sistem hidrolik:

1. Piston sebagai aktuator
2. Pompa mengubah energi mekanis dari putaran poros menjadi energi fluida dan juga untuk menaikkan fluida kerja
3. Tangki menstabilkan sirkulasi tekanan minyak yang dikeluarkan pompa, menyimpan fluida bertekanan, menghindari pressure drop apabila sejumlah besar minyak dipakai dalam waktu singkat
4. Manometer (pressure gauge): mengukur tekanan kerja fluida pada saat piston melakukan langkah maju dan langkah mundur
5. Hose
6. Hose Couplers (penyambung hose)
7. Directional control valve (flow control valve)

Fungsi Katup Kendali Arah adalah untuk saling menghubungkan jalur-jalur hidrolik yang bervariasi satu terhadap yang lain, untuk menghubunghkan hubungan satu terhadap yang lain.

Sumber : Modul Praktikum Mesin Dasar
